Açıklama

Marka: Schmersal
Model: TQ 201-01
Ürün Kodu: 103040784
EAN: 4030661555751
Ürün Tipi: Halatlı Limit Şalteri / Kaldırma Limit Şalteri
Kontak Yapısı: 1 NC
Montaj Tipi: Asılı montaj
Gövde: Hafif alaşımlı döküm
Koruma Sınıfı: IP54
Kontrol elemanı koruması: IP67

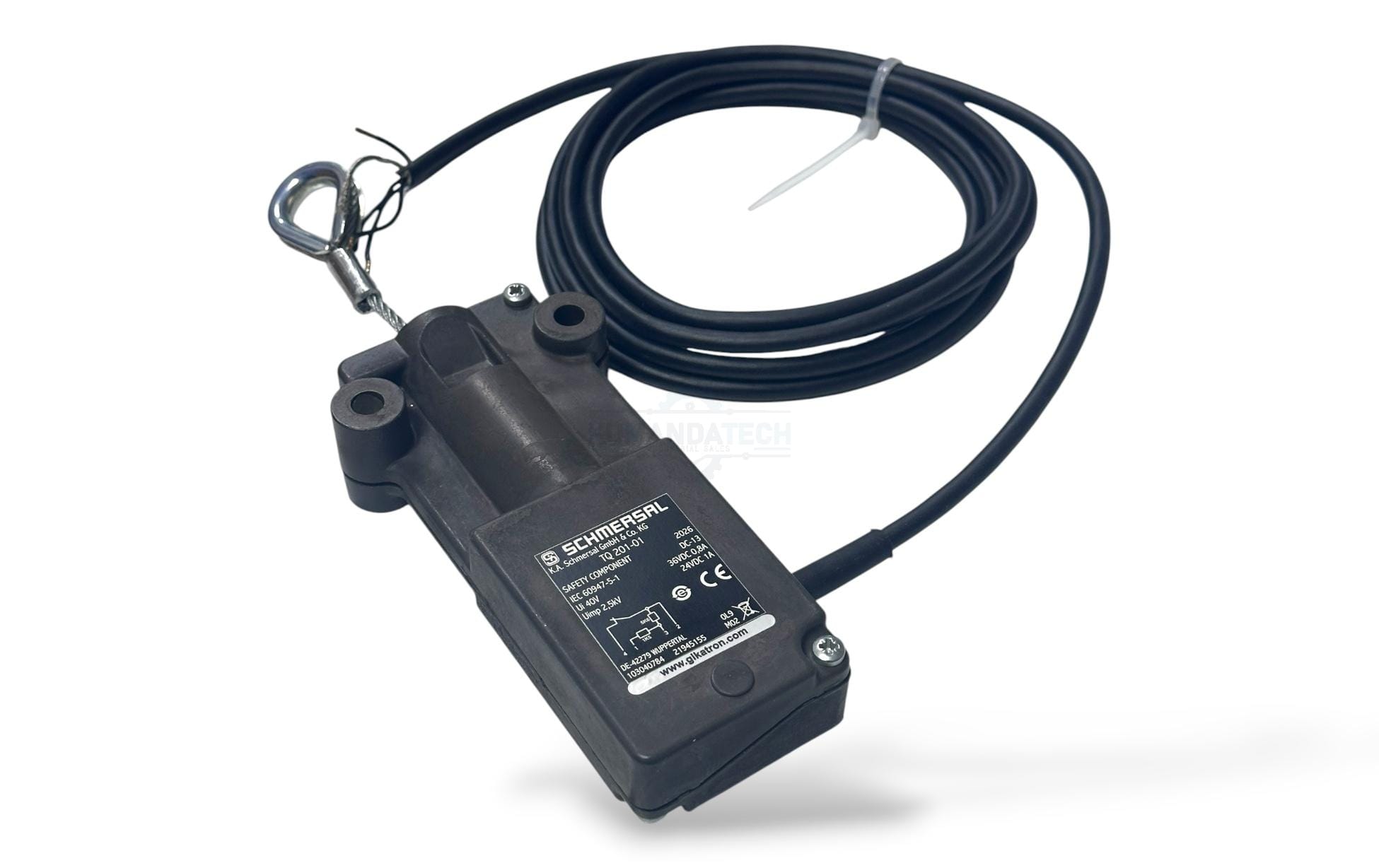

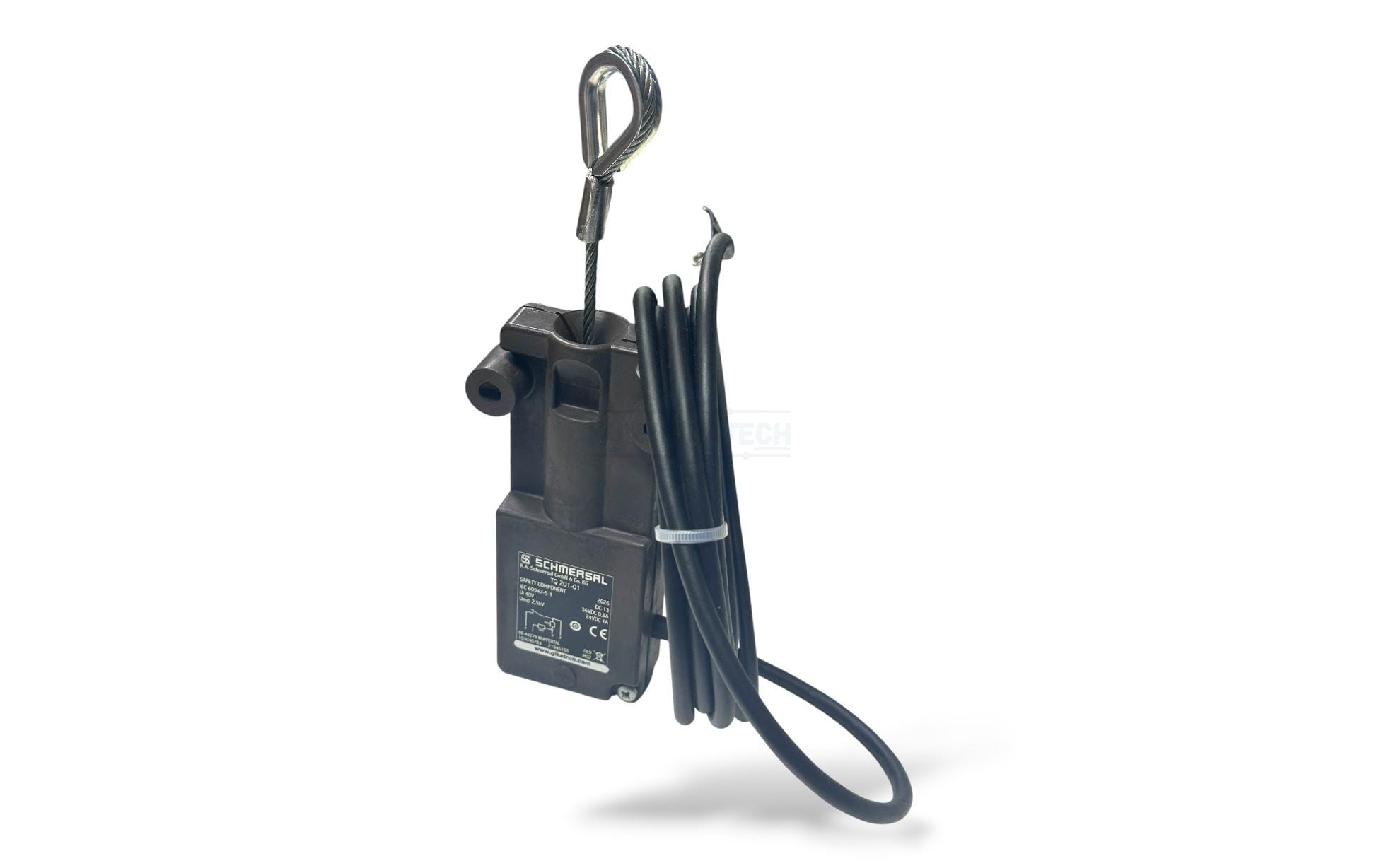

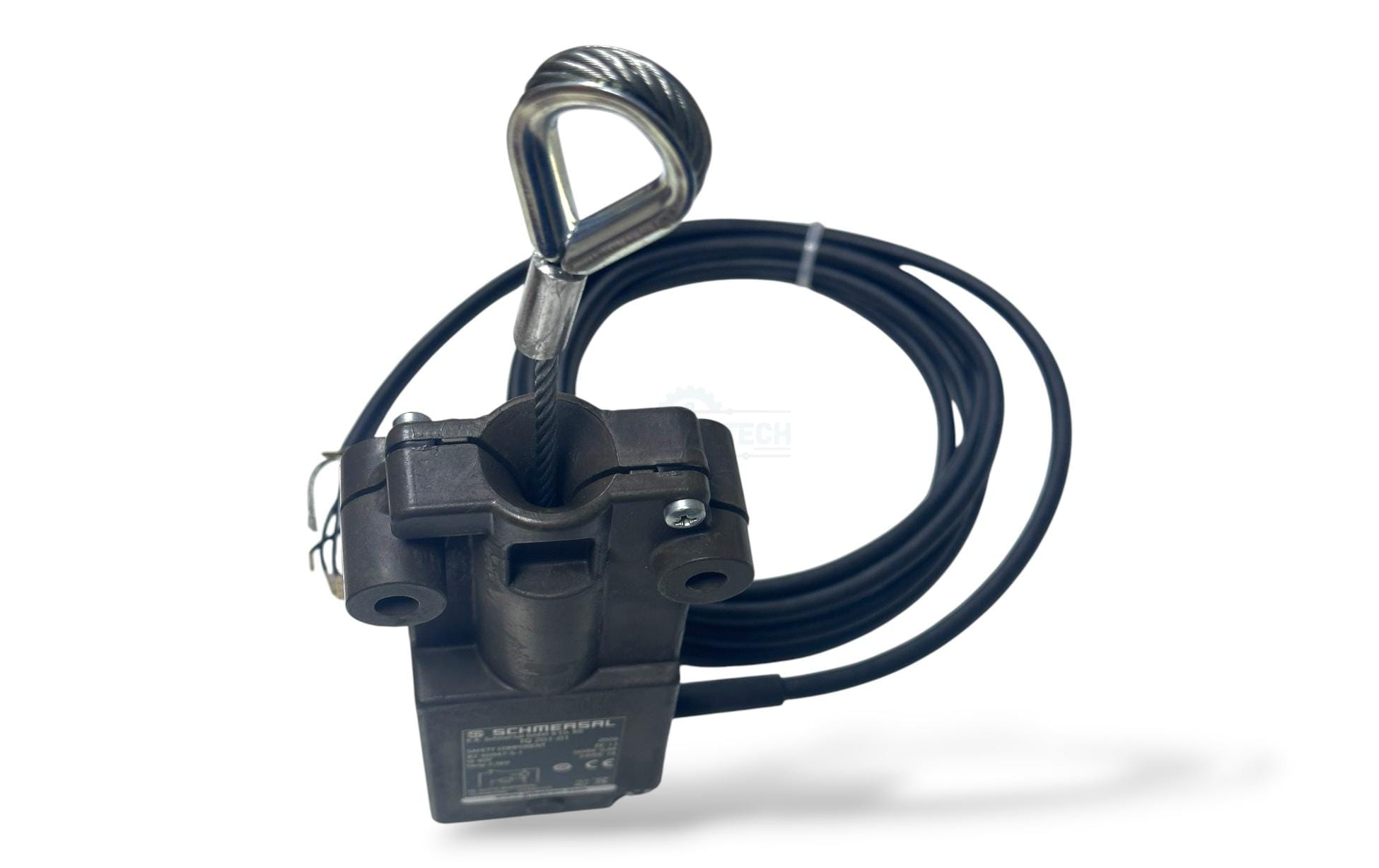

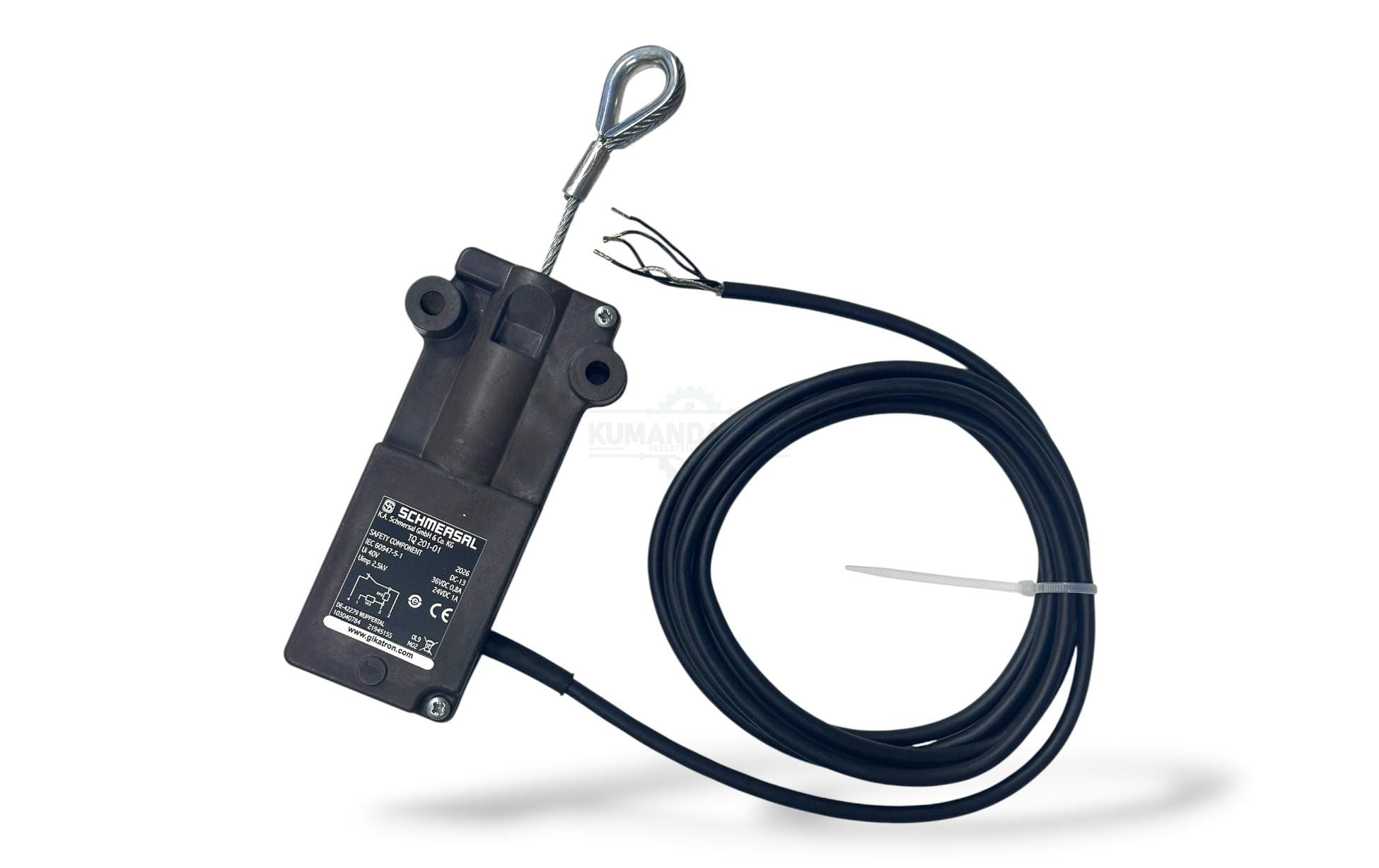

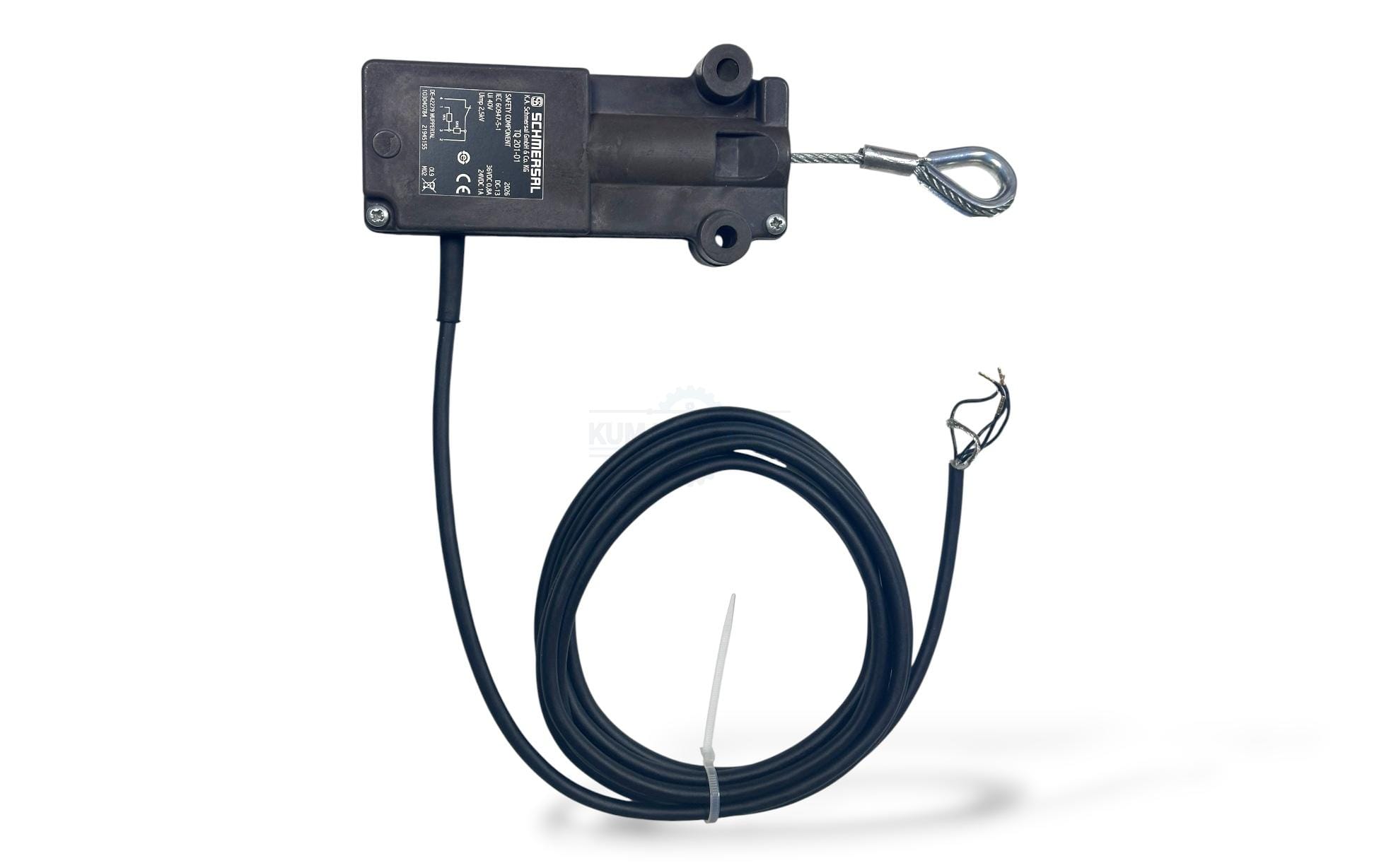

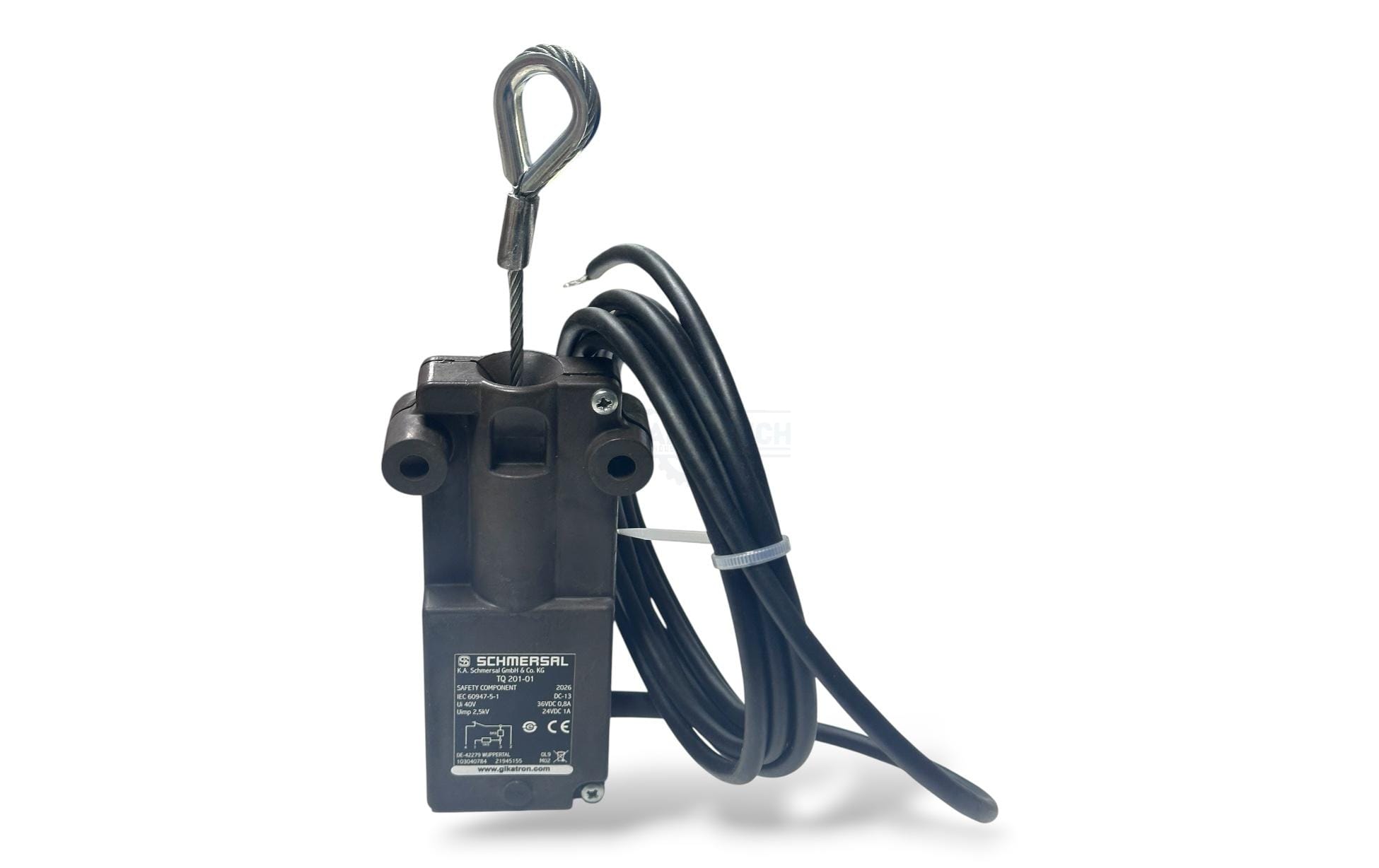

Schmersal TQ 201-01 Nedir?

Schmersal TQ 201-01, kaldırma sistemlerinde ve özellikle vinç uygulamalarında kullanılan halatlı kaldırma limit şalteridir. Ürün, kaldırma mekanizmasının belirlenen maksimum konuma ulaşması durumunda elektrik devresini keserek durdurma komutunun oluşturulmasına yardımcı olur.

TQ 201 serisi, Schmersal tarafından asılı montaj için geliştirilmiş, sağlam hafif alaşımlı döküm gövdeye sahip limit şalterlerinden oluşur. TQ 201-01 versiyonu 1 adet normalde kapalı (NC) kontak içerir.

Bu yapı sayesinde ürün, vinçlerde kaldırma hareketinin üst limitinin kontrol edilmesi ve belirlenen konuma ulaşıldığında ilgili kontrol devresinin açılması amacıyla kullanılabilir.

Schmersal’ın kullanım kılavuzuna göre TQ 201 kaldırma limit şalteri özellikle vinçlerde, alt kanca bloğunun izin verilen en yüksek konuma ulaşması durumunda durdurma komutu oluşturmak için kullanılmaktadır. Normal çalışma sırasında ağırlık halatı çekili tuttuğunda NC kontak kapalı kalır; maksimum konuma ulaşıldığında kontak açılarak devre kesilir.

Schmersal TQ 201-01 Çalışma Prensibi

TQ 201-01’in çalışma prensibi mekanik bir halat ve ağırlık sistemi üzerinden gerçekleşir.

Normal çalışma sırasında halatın oluşturduğu çekme kuvveti sayesinde NC kontak kapalı durumdadır. Kaldırma mekanizması izin verilen maksimum konuma ulaştığında sistemdeki hareket, limit şalterinin mekanizmasını çalıştırır ve NC kontak açılır.

Kontak açıldığında elektrik devresi kesilir ve kontrol sistemi tarafından kaldırma hareketinin durdurulması sağlanabilir.

Bu nedenle TQ 201-01, özellikle vinç kaldırma mekanizmalarında üst limit kontrolü açısından önemli bir kontrol elemanı olarak kullanılabilir. Schmersal da ürünün makine ve tesislerde, özellikle vinçlerde bu amaçla kullanıldığını belirtmektedir.

Not: Limit şalterinin güvenlik fonksiyonu, dahil edildiği makinenin ve güvenlik zincirinin tamamının tasarımına bağlıdır. Ürünün tek başına bir güvenlik sistemi oluşturduğu varsayılmamalıdır.

Schmersal TQ 201-01 Teknik Özellikleri

Bu değerler Schmersal’ın resmi ürün sayfası ve TQ 201 kullanım kılavuzundaki teknik verilere dayanmaktadır.

Sağlam Hafif Alaşımlı Döküm Gövde

Schmersal TQ 201-01, hafif alaşımlı döküm gövdeye sahiptir. Bu gövde yapısı, ürünün endüstriyel makinelerde ve kaldırma ekipmanlarında kullanılmasına uygun sağlam bir mekanik yapı sağlar.

Ürünün gövde koruma sınıfı IP54, kontrol elemanının koruma sınıfı ise IP67 olarak belirtilmektedir. Çalışma sıcaklığı da -40 °C ile +80 °C arasındadır.

Vinçlerde Üst Limit Kontrolü

TQ 201-01’in temel kullanım alanlarından biri vinç kaldırma sistemleridir.

Vinçlerde kaldırma mekanizmasının belirlenen üst noktayı aşması; mekanik ekipmana, kaldırma sistemine veya yüke zarar verebilecek durumlara yol açabilir. Halatlı limit şalteri, mekanizmanın belirlenen konuma ulaşmasıyla kontrol devresinin açılmasına yardımcı olur.

Bu nedenle ürün;

• Gezer vinçler
• Tavan vinçleri
• Kaldırma sistemleri
• Vinç arabaları
• Endüstriyel kaldırma makineleri
• Makine ve tesis güvenlik sistemleri

gibi uygulamalarda değerlendirilebilir.

Schmersal’ın resmi kullanım dokümanı da TQ 201’i özellikle kaldırma ekipmanları ve vinçler için hoist limit switch olarak tanımlamaktadır.

Mekanik ve Elektriksel Özellikler

TQ 201-01, 1 adet normalde kapalı (NC) kontak içeren yavaş hareketli bir anahtarlama sistemine sahiptir. Üretici verilerine göre minimum mekanik ömrü 1 milyon operasyon, maksimum mekanik yükü ise 5.000 N seviyesindedir.

Ürün 3 metre ekranlı kablo ile gelir. Schmersal’ın teknik dokümanında kablo yapısı 4 damarlı olarak belirtilmektedir.

Schmersal TQ 201-01 Kullanım Alanları

Schmersal TQ 201-01, başta kaldırma sistemleri olmak üzere çeşitli endüstriyel makine uygulamalarında kullanılabilir.

Başlıca kullanım alanları:

• Vinç sistemleri
• Tavan vinçleri
• Gezer vinçler
• Kaldırma makineleri
• Endüstriyel kaldırma ekipmanları
• Makine otomasyonu
• Endüstriyel güvenlik sistemleri
• Kaldırma mekanizmaları
• Fabrika ve üretim tesisleri
• Makine güvenlik devreleri

Schmersal TQ 201-01 Avantajları

• Schmersal marka güvenilirliği
• Vinç uygulamalarına uygun tasarım
• Asılı montaj yapısı
• Sağlam hafif alaşımlı döküm gövde
• 1 NC kontak
• 1 milyon operasyon minimum mekanik ömür
• IP54 gövde koruması
• IP67 kontrol elemanı koruması
• -40 °C ile +80 °C çalışma sıcaklığı
• 5.000 N maksimum mekanik yük
• 3 metre ekranlı kablo
• EN IEC 60947-5-1 standardına uygunluk
• EN ISO 13849-1 kapsamında güvenlik sınıflandırması
